模块式方形定盘过滤器
简介
    模块式方形定盘过滤器是我们在引进消化吸收国外先进技术的基础上，开发出来的一种具有自主知识产权的创新性产品，该设备针对我国污水处理厂一级A的高排放标准，综合了国内外同类设备优点，经多年的研究而形成的一种适合我国国情及市场特点的新型设备，具有占地面积小、安装维护方便、出水水质稳定等一系列优点，主要应用于一级A的高排放标准的领域污水处理厂。

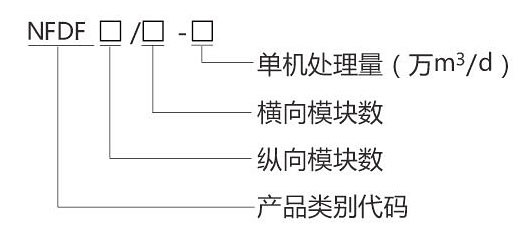

产品型号说明

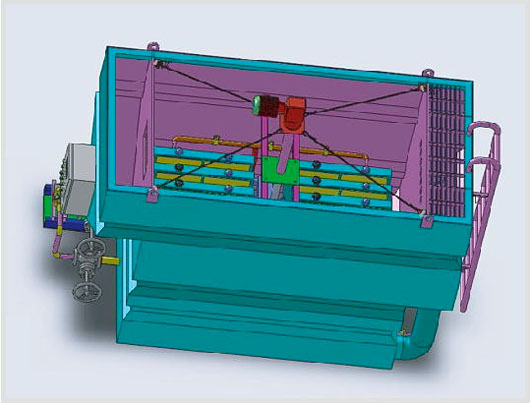

结构原理
    根据不同尺寸大小的池体由多个方形单元模块(尺寸0.5米×l.0米)组合而成的纤维滤盘，组合而成的滤盘整体也是方形外观，只需固定在池底，并在每块单元模块正底部加装一根滤后水集水管，且与池端部的出水相连通，单元滤盘可根据水量大小适当拼装组合，相邻滤盘中间设有上下往复运行的反洗附着泥抽吸盘，抽吸盘与池外反洗泵连通，抽吸盘的上下往复运动则通过电液推杆装置结合行程开关，实现平稳周期性的上下往复运行，反冲洗抽吸装置的上下往复运动取决于滤池内的水位变化：过滤一段时间后，因纤维滤布表面附着一定的悬浮物而导致池内水位上升，当上升至设定的反洗液位时，池内液位控制仪将此刻的高液位信号及时传输到PLC控制系统，从而启动电液推杆驱动装置工作，同时池外的反洗泵也启动，于是吸盘在行程开关的控制下整体开始上下往复运动，上下运动的同时，在泵的抽吸作用下，附着于纤维滤布表面的悬浮污泥被抽吸到排泥管，从而滤池内的水位开始下降，直至降到正常过滤的液位，电液推杆、吸盘及反洗泵自动停机。因此可实现持续过滤出水、周期性反冲洗、全程液位信号控制的全自动运行模式。

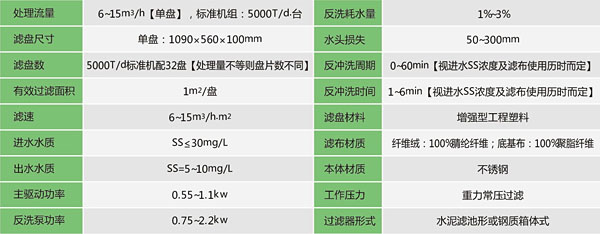

技术参数

产品优点
    1、采用小单元方形模块组合拼装的方式实现不同规格尺寸的池体所需的滤盘，从根本上彻底解决传统圆形滤盘一套模具制作出的滤盘只能适应一种尺寸滤池的问题。
    2、彻底解决了传统转盘过滤器机型的水下机械传动组件及滤盘须排水放空后才能实现检修维护及部件更换的问题，本产品无须排水，即可检修或更换。
    3、相对于传统纤维转盘过滤器，本产品在很大程度上降低了整机设备的制作成本、整机设备的故障率及维修率、整机设备应用于水质净化处理的电耗成本等，真正实现了节能减排、低碳生产的现实目标。
    4、整机设备由进水槽、过滤区、出水槽三区式构造布局，相当合理紧凑，既有效满足了整机设备的运行工艺要求，又很大程度上节省了占地面积。
    5、本产品采用本公司独家研发的一种全新纤维滤布，一改传统集束式纤维绒为全散式纤维绒，从而大大提高了滤布的过流通量及滤布反冲洗的效果，节省了反冲洗水耗及电耗，更延长了滤布的使用寿命。
    6、能适应小水量污水处理工程(200—10000T/d)，且能实现可移动式一体化箱体机型，特别适用于新农村环境整治项目。
