转盘过滤器（外进内出全浸没式）
应用场合
    一般用于城市污水厂提标改造或中水回用，也可用于工业废水的回用水处理中，替代传统工艺中的砂滤，属于污水深度处理。与常规深度处理工艺相比，转盘过滤器占地面积小，能耗少，大大节省了一次性投资和长期运行费用。
结构和工作原理说明

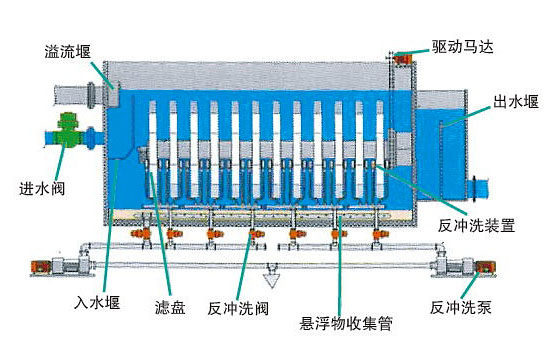

    全浸没转盘过滤器主要分为三个部分：中心筒和盘片主机部分、反洗系统、全自动控制系统。具体组成见图：

    全浸没转盘过滤器属于外进内出型转盘过滤器。污水重力流入滤池，滤池中设有布水堰，滤布采用全淹没式，污水通过滤布外侧进入。过滤液通过中空管收集，重力流通过出堰排出滤池，整个处理过程为连续式。在过滤过程中 ，滤布上的污泥越积越多，导致滤池内的水位逐渐升高，当达到设定值时，PLC自动启动反抽吸泵开始清洗，清洗不影响进水。同时在清洗过程中，滤盘自动旋转。清洗时，电动阀逐一打开，按顺序进行。

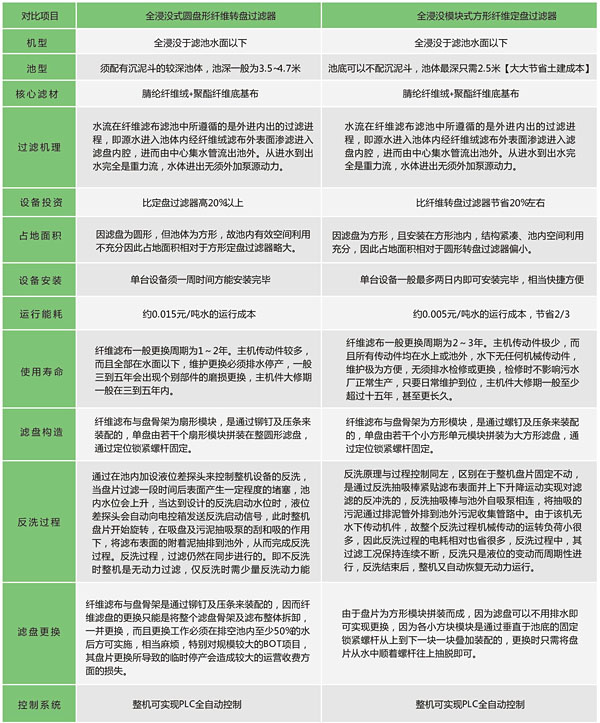

    对于污水处理厂滤池多数设计为外进内出过滤机型所适用的池型，故一般只能选用“全浸没式圆盘形纤维转盘过滤器”或“全浸没模块式方形纤维定盘过滤器”，两种过滤器设备均能适用池型结构设计，但还是存在许多不一样的细节，对于两种设备具体对比如下：

应用场合
    广泛应用于污水处理厂的出水提标、循环水旁滤、冲洗水制备、工业用水制备、在食品行业和化学工业内的过程水制备、在合成材料工业内的固液分离。
    一般污水厂经三级处理后二沉池出水水质可达到一级B标准，但国家对污水处理的要求越来越高，现在国内大部分污水厂设计均要求达到一级A标准，转盘过滤器的出现替代了原有的砂滤。大大提高了污水的净化效益，减少了占地，节省了能源。

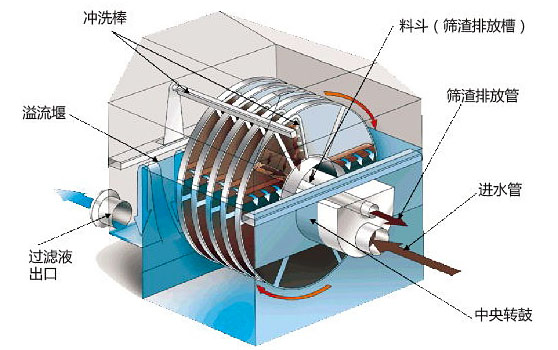

结构原理
    来自二沉池的出水，通过重力流入设备进水口，然后通过设计在盘片中央的布水筒均匀地向盘片中布水，原水从盘片内侧向外侧进行过滤，原水中的絮体悬浮物拦截在盘片内侧，滤后水进入箱内(或池内)，再通过出水堰板流出，进入后续工段。
    设备在运行时是静止的，当拦截在盘片内的污物逐渐增加时，盘片内部和箱内(或池内)的水位差会逐渐增加，当达到PLC中的设定值时，盘片自动启动，同时冲洗系统启动。冲洗时，高压水从盘片外侧向内侧进行冲洗，冲洗下来的污水(泥)则通过中心筒中的集污槽汇集后通过出泥管排出。

工作原理及构造
    橡胶膜盘式微孔曝气器是一种自清洁和防堵塞的可变微孔曝气器，由底板、止回阀、曝气薄膜和紧固圈组成；底板进气孔内设计有止回阀，底板还带有一定的圆弧坡度；曝气薄膜选用高弹性、强韧性和光洁度高的非金属材料，并按圆弧方向布满均匀的微孔；同时膜片下部中心位置带有一半球形结构体用来堵压止回阀出口。系统工作时，风压将止回阀冲开，使膜片上微孔全部张开，空气从微孔中扩散至污水中，以达到充氧目的。系统停止时，风压消失，止回阀关闭，膜片上微孔收缩闭合，有效地防止污水和杂物进入系统；同时，大颗粒的污泥和杂物将在自身重力作用下从曝气薄膜的表面滚落离开，而暂时沉积在曝气薄膜表面的小颗粒及微粒污泥和杂物会在系统再一次通风运行时，被曝气薄膜自动弹开，起到一个自清洁的作用。
特点
    1、氧转移效率高，较低的系统压力损失，运行费用低。
    2、双重止回阀控制，防止污水倒流。
    3、空气均匀分布，释放气泡，无曝气死角。

应用范围
    适用于生活污水，工业混合污水，河流、湖泊、渔类养殖场及畜牧业养殖场的废水处理。

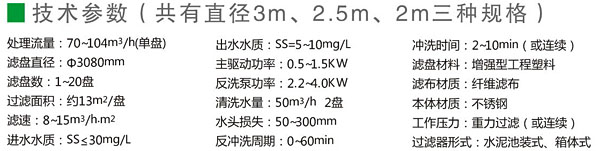

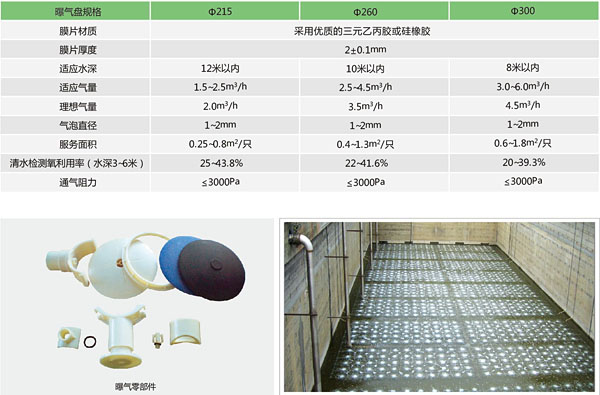

技术参数
